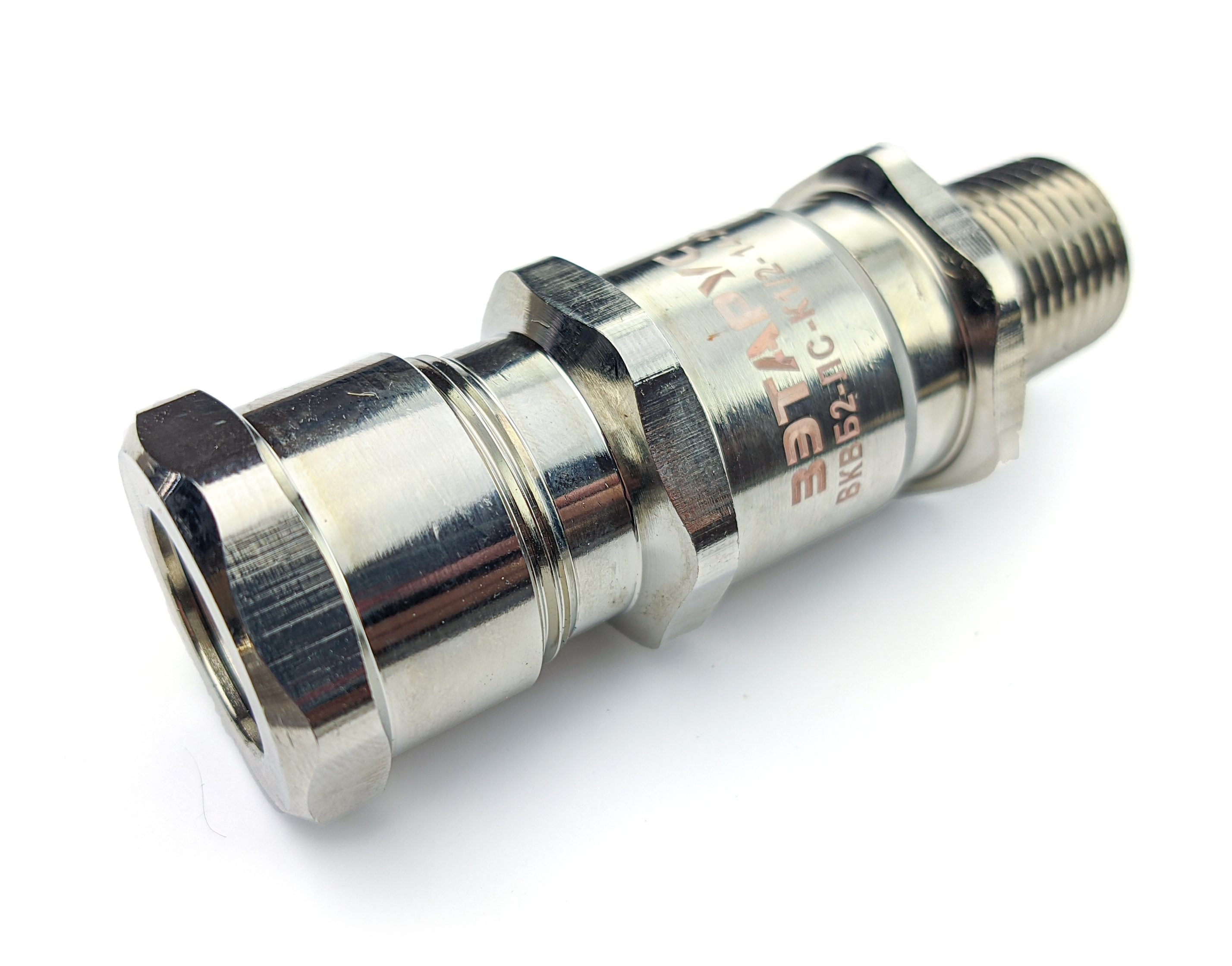

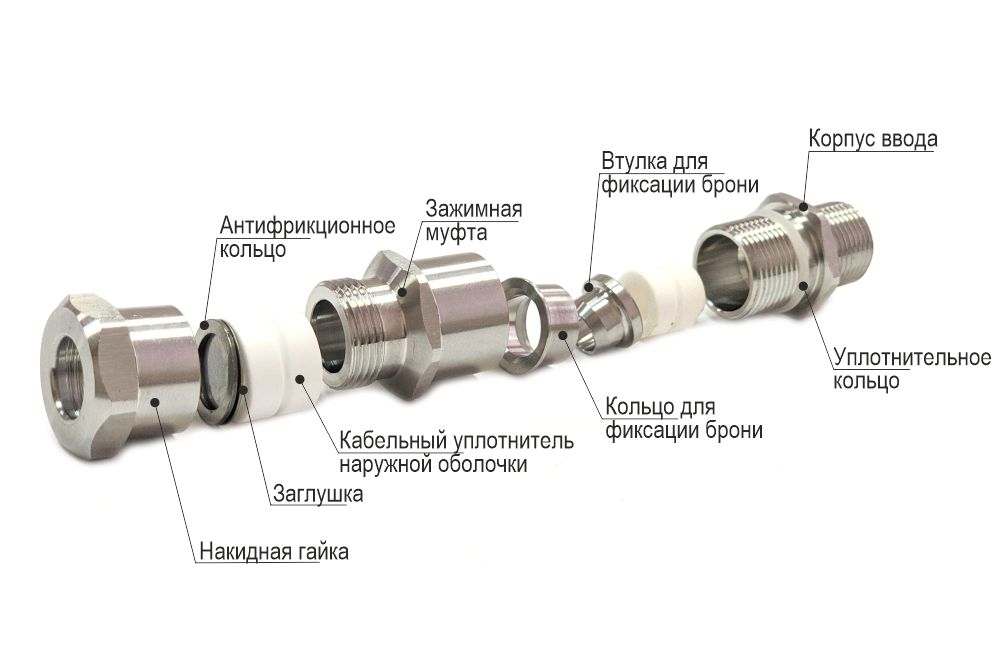

Ex-вводы типа ВКВБ2 с уплотнением внутренней и внешней оболочки
Кабельный ввод ВКВБ2 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней и наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля, корпуса устройства и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит). Ex-вводы ВКВБ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68. Ex-вводы типа ВКВБ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014 Металлические части Ex-вводов изготовлены из шестигранных прутков:Для Ex-вводов типа ВКВБ2-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;для Ex-вводов типа ВКВБ2-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014. Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:для Ex-вводов типа ВКВБ2-[Х]Р – из масло-бензостойкой резины МБС;для Ex-вводов типа ВКВБ2-[Х]С – из термостойкой силиконовой резины. Ex-вводы типа ВКВБ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод. Состав комплекта:Корпус вводаЗащитное уплотнительное кольцоКабельный уплотнительВтулка для фиксации брониКольцо для фиксации брониЗажимная муфтаКабельный уплотнитель наружной оболочкиЗаглушка Антифрикционное кольцоНакидная гайка
Общие показатели
Модель/исполнение
Прямолинейный
Маркировка взрывозащиты
1Ex db e II Gb X
Степeнь IP
IP68
Климатическое исполнение
УХЛ 1
Изготавливается по
ТУ 27.33.13.130-048-99856433-2021
Сертификат
ЕАЭС RU C-RU.АЖ58.В.01664/21
Бренд
ГОФРОМАТИК
Для заказа выберете опции товара
Тип изделия
ВКВБ2-НС-К2-51-57
ВКВБ2-ЛС-G1 ½-42-51
ВКВБ2-НР-G1 ½-42-51
ВКВБ2-НС-G1 ½-42-51
ВКВБ2-ЛР-К2-51-57
ВКВБ2-ЛС-К2-51-57
ВКВБ2-НР-К2-51-57
ВКВБ2-ЛС-К1 ½-38-45
ВКВБ2-НР-К1 ½-38-45
ВКВБ2-НС-К1 ½-38-45
ВКВБ2-ЛР-К2-45-51
ВКВБ2-ЛС-К2-45-51
ВКВБ2-НР-К2-45-51
ВКВБ2-НС-К2-45-51
ВКВБ2-НР-К1 ¼-33-38
ВКВБ2-НС-К1 ¼-33-38
ВКВБ2-ЛР-К1 ½-33-38
ВКВБ2-ЛС-К1 ½-33-38
ВКВБ2-НР-К1 ½-33-38
ВКВБ2-НС-К1 ½-33-38
ВКВБ2-ЛР-К1 ½-38-45
ВКВБ2-ЛР-К1 ¼-26-33
ВКВБ2-ЛС-К1 ¼-26-33
ВКВБ2-НР-К1 ¼-26-33
ВКВБ2-НС-К1 ¼-26-33
ВКВБ2-ЛР-К1 ¼-33-38
ВКВБ2-ЛС-К1 ¼-33-38
ВКВБ2-ЛС-К1-20-26
ВКВБ2-НР-К1-20-26
ВКВБ2-НС-К1-20-26
ВКВБ2-ЛР-К1-26-33
ВКВБ2-ЛС-К1-26-33
ВКВБ2-НР-К1-26-33
ВКВБ2-НС-К1-26-33
ВКВБ2-НС-К3/4-14-20
ВКВБ2-ЛР-К3/4-20-26
ВКВБ2-ЛС-К3/4-20-26
ВКВБ2-НР-К3/4-20-26
ВКВБ2-НС-К3/4-20-26
ВКВБ2-ЛР-К1-20-26
ВКВБ2-ЛР-К1/2-14-20
ВКВБ2-ЛС-К1/2-14-20
ВКВБ2-НР-К1/2-14-20
ВКВБ2-НС-К1/2-14-20
ВКВБ2-ЛР-К3/4-14-20
ВКВБ2-ЛС-К3/4-14-20
ВКВБ2-НР-К3/4-14-20
ВКВБ2-НР-К3/8-9-14
ВКВБ2-НС-К3/8-9-14
ВКВБ2-ЛР-К1/2-9-14
ВКВБ2-ЛС-К1/2-9-14
ВКВБ2-НР-К1/2-9-14
ВКВБ2-НС-К1/2-9-14
ВКВБ2-ЛС-К3/8-9-14
ВКВБ2-НР-G2-51-57
ВКВБ2-НС-G2-51-57
ВКВБ2-ЛР-К3/8-9-14
ВКВБ2-ЛР-G2-45-51
ВКВБ2-ЛС-G2-45-51
ВКВБ2-НР-G2-45-51
ВКВБ2-НС-G2-45-51
ВКВБ2-ЛР-G2-51-57
ВКВБ2-ЛС-G2-51-57
ВКВБ2-НР-G1 ½-33-38
ВКВБ2-НС-G1 ½-33-38
ВКВБ2-ЛР-G1 ½-38-45
ВКВБ2-ЛС-G1 ½-38-45
ВКВБ2-НР-G1 ½-38-45
ВКВБ2-НС-G1 ½-38-45
ВКВБ2-ЛР-G1 ½-42-51
ВКВБ2-ЛР-G1 ¼-33-38
ВКВБ2-ЛС-G1 ¼-33-38
ВКВБ2-НР-G1 ¼-33-38
ВКВБ2-НС-G1 ¼-33-38
ВКВБ2-ЛР-G1 ½-33-38
ВКВБ2-ЛС-G1 ½-33-38
ВКВБ2-ЛС-G1-26-33
ВКВБ2-НР-G1-26-33
ВКВБ2-НС-G1-26-33
ВКВБ2-ЛР-G1 ¼-26-33
ВКВБ2-ЛС-G1 ¼-26-33
ВКВБ2-НР-G1 ¼-26-33
ВКВБ2-НС-G1 ¼-26-33
ВКВБ2-НС-G3/4-20-26
ВКВБ2-ЛР-G1-20-26
ВКВБ2-ЛС-G1-20-26
ВКВБ2-НР-G1-20-26
ВКВБ2-НС-G1-20-26
ВКВБ2-ЛР-G1-26-33
ВКВБ2-ЛР-G3/4-14-20
ВКВБ2-ЛС-G3/4-14-20
ВКВБ2-НР-G3/4-14-20
ВКВБ2-НС-G3/4-14-20
ВКВБ2-ЛР-G3/4-20-26
ВКВБ2-ЛС-G3/4-20-26
ВКВБ2-НР-G3/4-20-26
ВКВБ2-НР-G1/2-9-14
ВКВБ2-НС-G1/2-9-14
ВКВБ2-ЛР-G1/2-14-20
ВКВБ2-ЛС-G1/2-14-20
ВКВБ2-НР-G1/2-14-20
ВКВБ2-НС-G1/2-14-20
ВКВБ2-ЛР-G1/2-9-14
ВКВБ2-ЛС-G1/2-9-14
ВКВБ2-ЛР-G3/8-9-14
ВКВБ2-ЛС-G3/8-9-14
ВКВБ2-НР-G3/8-9-14
ВКВБ2-НС-G3/8-9-14
ВКВБ2-НР-M63-45-51
ВКВБ2-НС-M63-45-51
ВКВБ2-ЛР-M63-51-57
ВКВБ2-ЛС-M63-51-57
ВКВБ2-НР-M63-51-57
ВКВБ2-НС-M63-51-57
ВКВБ2-НС-M50-38-45
ВКВБ2-ЛР-M50-45-51
ВКВБ2-ЛС-M50-45-51
ВКВБ2-НР-M50-45-51
ВКВБ2-НС-M50-45-51
ВКВБ2-ЛР-M63-45-51
ВКВБ2-ЛС-M63-45-51
ВКВБ2-ЛС-M50-33-38
ВКВБ2-НР-M50-33-38
ВКВБ2-НС-M50-33-38
ВКВБ2-ЛР-M50-38-45
ВКВБ2-ЛС-M50-38-45
ВКВБ2-НР-M50-38-45
ВКВБ2-НР-M40-26-33
ВКВБ2-НС-M40-26-33
ВКВБ2-ЛР-M40-33-38
ВКВБ2-ЛС-M40-33-38
ВКВБ2-НР-M40-33-38
ВКВБ2-НС-M40-33-38
ВКВБ2-ЛР-M50-33-38
ВКВБ2-НС-M32-20-26
ВКВБ2-ЛР-M32-26-33
ВКВБ2-ЛС-M32-26-33
ВКВБ2-НР-M32-26-33
ВКВБ2-НС-M32-26-33
ВКВБ2-ЛР-M40-26-33
ВКВБ2-ЛС-M40-26-33
ВКВБ2-ЛР-M25-20-26
ВКВБ2-ЛС-M25-20-26
ВКВБ2-НР-M25-20-26
ВКВБ2-НС-M25-20-26
ВКВБ2-ЛР-M32-20-26
ВКВБ2-ЛС-M32-20-26
ВКВБ2-НР-M32-20-26
ВКВБ2-НР-M20-14-20
ВКВБ2-НС-M20-14-20
ВКВБ2-ЛР-M25-14-20
ВКВБ2-ЛС-M25-14-20
ВКВБ2-НР-M25-14-20
ВКВБ2-НС-M25-14-20
ВКВБ2-НР-M20-9-14
ВКВБ2-НС-M20-9-14
ВКВБ2-ЛР-M20-14-20
ВКВБ2-ЛС-M20-14-20
ВКВБ2-ЛР-M16-9-14
ВКВБ2-ЛС-M16-9-14
ВКВБ2-НР-M16-9-14
ВКВБ2-НС-M16-9-14
ВКВБ2-ЛР-M20-9-14
ВКВБ2-ЛС-M20-9-14

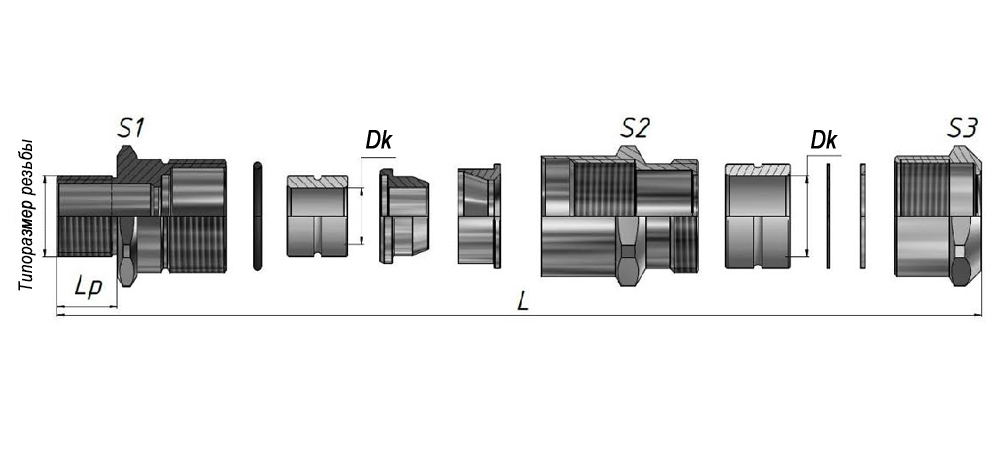

Диапазон диаметра кабеля Dk, мм
42-51 | 48-57мм
37-42 | 48-57мм
30-38 | 37-45мм
37-45 | 42-51мм
25-33 | 30-38мм
18-26 | 25-33мм
12-20 | 18-26мм
7-14 | 12-20мм
3-9 | 7-14мм
Типоразмер резьбы
К2
G1 1/2-В
К1 1/4
К1
К3/4
К1/2
К3/8
G2-В
G1 1/4-В
G1-В
G3/4-В
G1/2-В
G3/8-В
М63х1,5
М50х1,5
М40х1,5
М32х1,5
М25х1,5
М20х1,5
М16х1,5
Макс. диаметр отверстия в оболочке, мм
—
48-48,5
59,8-60,3
42,1-42,6
33,4-33,9
26,6-27,1
21,2-21,7
16,9-17,2
63,2-63,7
50,2-50,7
40,2-40,7
32,2-32,7
25,2-25,7
20,2-20,7
16,2-16,7
Диапазон диаметров наружной оболочки кабеля D3,мм
48-57
42-51
37-45
30-38
25-33
18-26
12-20
7-14
Длина резьбы Lp/Общая длина L, мм
28/132
20,5 / 119,6
27,5/121,6
28/127,2
27/117,4
27,5/117,9
27/114,5
26,5/103,9
26,5/113,2
21,5/96,5
21,5/98,6
21/96
16,5/83,8
21/87,9
22/126
22/121,2
20,5 / 110,9
20,5 / 114,6
20,5 / 107,2
20,5 / 108
16,5 / 93,6
20,5 / 97,9
16,5 / 91,5
16,5 / 83,4
16,5 / 83,8
20/114,1
20/119,1
20/110,4
20/107,5
20/97,4
20/106,7
15/92,1
15/90
15/81,9
15/82,3
Размер под ключ S1/S2/S3
77/77/77
64/64/68
59/59/59
52/52/52
59/52/52
50/43/45
40/40/40
43/43/45
32/32/32
25/25/25
27/25/25
68/64/68
52/43/45
30/25/25
