Ex-вводы типа ВКВБ3 с уплотнением внешней оболочки

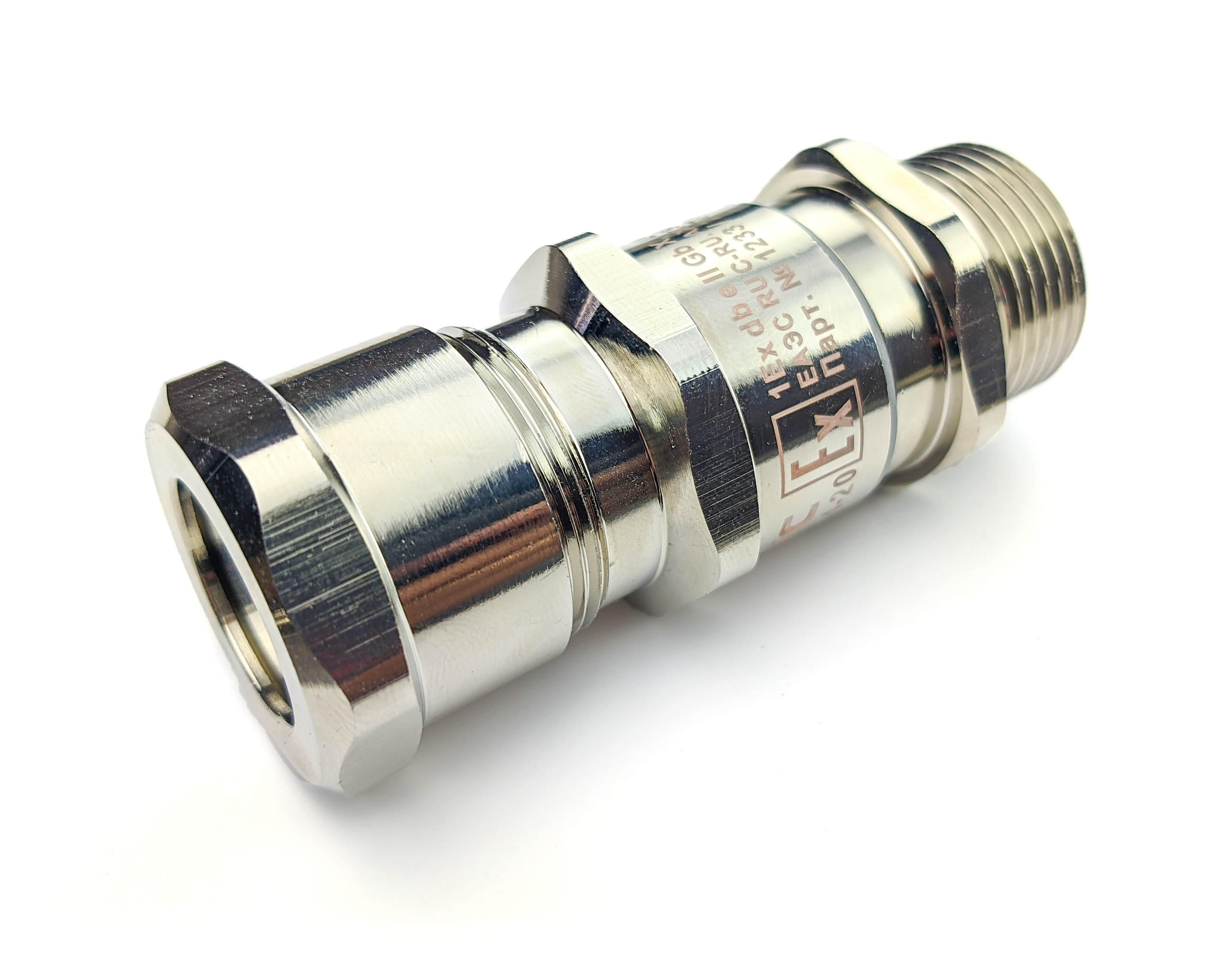

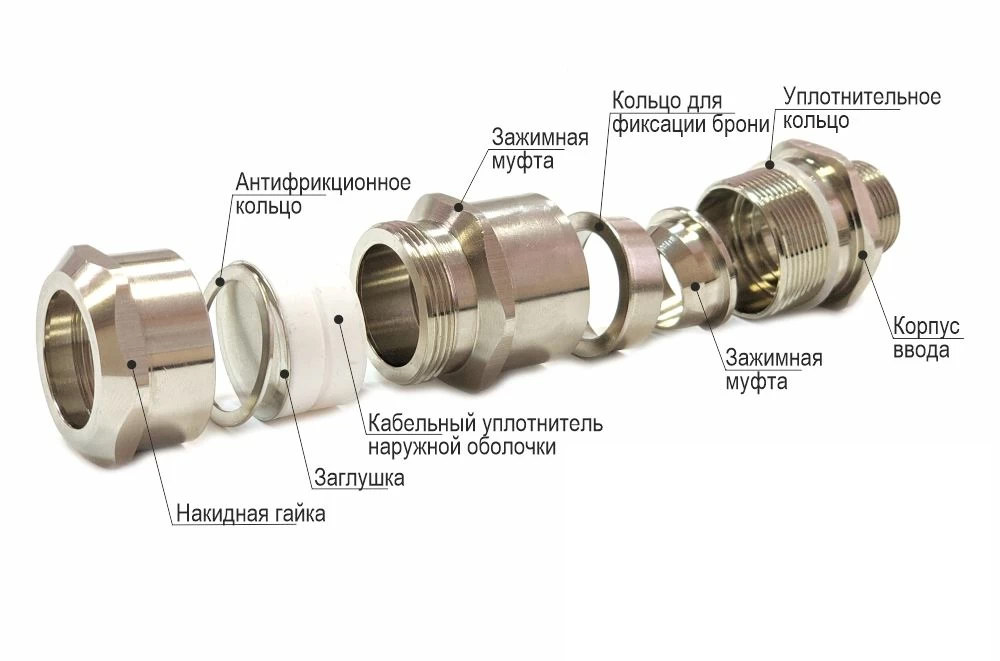

Кабельный ввод ВКВБ3 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля и корпуса устройства c металлической оболочкой электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит). Ex-вводы ВКВБ3 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68. Ex-вводы типа ВКВБ3 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014 Металлические части Ex-вводов изготовлены из шестигранных прутков:Для Ex-вводов типа ВКВБ3-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;для Ex-вводов типа ВКВБ3-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014. Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:для Ex-вводов типа ВКВБ3-[Х]Р – из масло-бензостойкой резины МБС;для Ex-вводов типа ВКВБ3-[Х]С – из термостойкой силиконовой резины. Ex-вводы типа ВКВБ3 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ3 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод. Состав комплекта:Корпус вводаЗащитное уплотнительное кольцоВтулка для фиксации брониКольцо для фиксации брониЗажимная муфтаКабельный уплотнитель наружной оболочки ЗаглушкаАнтифрикционное кольцо Накидная гайка
Общие показатели
Модель/исполнение
Прямолинейный
Маркировка взрывозащиты
1Ex db e II Gb X
Степeнь IP
IP68
Климатическое исполнение
УХЛ 1
Изготавливается по
ТУ 27.33.13.130-048-99856433-2021
Сертификат
ЕАЭС RU C-RU.АЖ58.В.01664/21
Бренд
ГОФРОМАТИК
Для заказа выберете опции товара
Тип изделия
ВКВБ3-НР-К2-45-51
ВКВБ3-НС-К2-45-51
ВКВБ3-ЛР-К2-51-57
ВКВБ3-ЛС-К2-51-57
ВКВБ3-НР-К2-51-57
ВКВБ3-НС-К2-51-57
ВКВБ3-ЛР-К1 ½-38-45
ВКВБ3-ЛС-К1 ½-38-45
ВКВБ3-НР-К1 ½-38-45
ВКВБ3-НС-К1 ½-38-45
ВКВБ3-ЛР-К2-45-51
ВКВБ3-ЛС-К2-45-51
ВКВБ3-НР-К1 ¼-33-38
ВКВБ3-НС-К1 ¼-33-38
ВКВБ3-ЛР-К1 1/2-33-38
ВКВБ3-ЛС-К1 ½-33-38
ВКВБ3-НР-К1 ½-33-38
ВКВБ3-НС-К1 ½-33-38
ВКВБ3-НР-К1 ¼-26-33
ВКВБ3-НС-К1 ¼-26-33
ВКВБ3-ЛР-К1 ¼-33-38
ВКВБ3-ЛС-К1 ¼-33-38
ВКВБ3-НС-К1-20-26
ВКВБ3-ЛР-К1-26-33
ВКВБ3-ЛС-К1-26-33
ВКВБ3-НР-К1-26-33
ВКВБ3-НС-К1-26-33
ВКВБ3-ЛР-К1 ¼-26-33
ВКВБ3-ЛС-К1 ¼-26-33
ВКВБ3-ЛС-К3/4-20-26
ВКВБ3-НР-К3/4-20-26
ВКВБ3-НС-К3/4-20-26
ВКВБ3-ЛР-К1-20-26
ВКВБ3-ЛС-К1-20-26
ВКВБ3-НР-К1-20-26
ВКВБ3-НР-К1/2-14-20
ВКВБ3-НС-К1/2-14-20
ВКВБ3-ЛР-К3/4-14-20
ВКВБ3-ЛС-К3/4-14-20
ВКВБ3-НР-К3/4-14-20
ВКВБ3-НС-К3/4-14-20
ВКВБ3-ЛР-К3/4-20-26
ВКВБ3-ЛР-К1/2-9-14
ВКВБ3-ЛС-К1/2-9-14
ВКВБ3-НР-К1/2-9-14
ВКВБ3-НС-К1/2-9-14
ВКВБ3-ЛР-К1/2-14-20
ВКВБ3-ЛС-К1/2-14-20
ВКВБ3-ЛС-G2-51-57
ВКВБ3-НР-G2-51-57
ВКВБ3-НС-G2-51-57
ВКВБ3-ЛР-К3/8-9-14
ВКВБ3-ЛС-К3/8-9-14
ВКВБ3-НР-К3/8-9-14
ВКВБ3-НС-К3/8-9-14
ВКВБ3-НР-G1 ½-42-51
ВКВБ3-НС-G1 ½-42-51
ВКВБ3-ЛР-G2-45-51
ВКВБ3-ЛС-G2-45-51
ВКВБ3-НР-G2-45-51
ВКВБ3-НС-G2-45-51
ВКВБ3-ЛР-G2-51-57
ВКВБ3-ЛР-G1 ½-38-45
ВКВБ3-ЛС-G1 ½-38-45
ВКВБ3-НР-G1 ½-38-45
ВКВБ3-НС-G1 ½-38-45
ВКВБ3-ЛР-G1 ½-42-51
ВКВБ3-ЛС-G1 ½-42-51
ВКВБ3-НС-G1 ¼-33-38
ВКВБ3-ЛР-G1 ½-33-38
ВКВБ3-ЛС-G1 ½-33-38
ВКВБ3-НР-G1 ½-33-38
ВКВБ3-НС-G1 ½-33-38
ВКВБ3-ЛС-G1 ¼-26-33
ВКВБ3-НР-G1 ¼-26-33
ВКВБ3-НС-G1 ¼-26-33
ВКВБ3-ЛР-G1 ¼-33-38
ВКВБ3-ЛС-G1 ¼-33-38
ВКВБ3-НР-G1 ¼-33-38
ВКВБ3-НР-G1-20-26
ВКВБ3-НС-G1-20-26
ВКВБ3-ЛР-G1-26-33
ВКВБ3-ЛС-G1-26-33
ВКВБ3-НР-G1-26-33
ВКВБ3-НС-G1-26-33
ВКВБ3-ЛР-G1 ¼-26-33
ВКВБ3-ЛР-G3/4-20-26
ВКВБ3-ЛС-G3/4-20-26
ВКВБ3-НР-G3/4-20-26
ВКВБ3-НС-G3/4-20-26
ВКВБ3-ЛР-G1-20-26
ВКВБ3-ЛС-G1-20-26
ВКВБ3-НР-G1/2-14-20
ВКВБ3-НС-G1/2-14-20
ВКВБ3-ЛР-G3/4-14-20
ВКВБ3-ЛС-G3/4-14-20
ВКВБ3-НР-G3/4-14-20
ВКВБ3-НС-G3/4-14-20
ВКВБ3-ЛР-G1/2-9-14
ВКВБ3-ЛС-G1/2-9-14
ВКВБ3-НР-G1/2-9-14
ВКВБ3-НС-G1/2-9-14
ВКВБ3-ЛР-G1/2-14-20
ВКВБ3-ЛС-G1/2-14-20
ВКВБ3-ЛС-M63-51-57
ВКВБ3-НР-M63-51-57
ВКВБ3-НС-M63-51-57
ВКВБ3-ЛР-G3/8-9-14
ВКВБ3-ЛС-G3/8-9-14
ВКВБ3-НР-G3/8-9-14
ВКВБ3-НС-G3/8-9-14
ВКВБ3-НС-M50-45-51
ВКВБ3-ЛР-M63-45-51
ВКВБ3-ЛС-M63-45-51
ВКВБ3-НР-M63-45-51
ВКВБ3-НС-M63-45-51
ВКВБ3-ЛР-M63-51-57
ВКВБ3-НР-M50-45-51
ВКВБ3-НС-M50-38-45
ВКВБ3-ЛР-M50-45-51
ВКВБ3-ЛС-M50-45-51
ВКВБ3-ЛР-M50-33-38
ВКВБ3-ЛС-M50-33-38
ВКВБ3-НР-M50-33-38
ВКВБ3-НС-M50-33-38
ВКВБ3-ЛР-M50-38-45
ВКВБ3-ЛС-M50-38-45
ВКВБ3-НР-M50-38-45
ВКВБ3-ЛС-M40-26-33
ВКВБ3-НР-M40-26-33
ВКВБ3-НС-M40-26-33
ВКВБ3-ЛР-M40-33-38
ВКВБ3-ЛС-M40-33-38
ВКВБ3-НР-M40-33-38
ВКВБ3-НС-M40-33-38
ВКВБ3-НС-M32-20-26
ВКВБ3-ЛР-M32-26-33
ВКВБ3-ЛС-M32-26-33
ВКВБ3-НР-M32-26-33
ВКВБ3-НС-M32-26-33
ВКВБ3-ЛР-M40-26-33
ВКВБ3-НС-M25-20-26
ВКВБ3-ЛР-M32-20-26
ВКВБ3-ЛС-M32-20-26
ВКВБ3-НР-M32-20-26
ВКВБ3-ЛР-M25-20-26
ВКВБ3-ЛС-M25-20-26
ВКВБ3-НР-M25-20-26
ВКВБ3-ЛС-M20-14-20
ВКВБ3-НР-M20-14-20
ВКВБ3-НС-M20-14-20
ВКВБ3-ЛР-M25-14-20
ВКВБ3-ЛС-M25-14-20
ВКВБ3-НР-M25-14-20
ВКВБ3-НС-M25-14-20
ВКВБ3-НС-M16-9-14
ВКВБ3-ЛР-M20-9-14
ВКВБ3-ЛС-M20-9-14
ВКВБ3-НР-M20-9-14
ВКВБ3-НС-M20-9-14
ВКВБ3-ЛР-M20-14-20
ВКВБ3-ЛР-M16-9-14
ВКВБ3-ЛС-M16-9-14
ВКВБ3-НР-M16-9-14
Диапазон диаметра кабеля Dk, мм
45 | 42-51мм
51 | 48-57мм
38 | 37-45мм
33 | 30-38мм
26 | 25-33мм
20 | 18-26мм
14 | 12-20мм
9 | 7-14мм
42 | 42-51мм
Типоразмер резьбы
К2
К1 1/2
К1 1/4
К1
К3/4
К1/2
G2-В
К3/8
G1 1/2-В
G1 1/4-В
G1-В
G3/4-В
G1/2-В
М63х1,5
G3/8-В
М50х1,5
М40х1,5
М32х1,5
М25х1,5
М20х1,5
М16х1,5
Макс. диаметр отверстия в оболочке, мм
—
59,8-60,3
48-48,5
42,1-42,6
33,4-33,9
26,6-27,1
21,2-21,7
63,2-63,7
16,9-17,2
50,2-50,7
40,2-40,7
32,2-32,7
25,2-25,7
20,2-20,7
16,2-16,7
Диапазон толщины брони В, мм
0,5-2,5
0,5-2
0-1,6
0-1,25
Длина резьбы Lp/Общая длина L, мм
28/112
28/122
27,5/100
27/107,8
27,5/111,8
27/94
26,5/102,5
26,5/92,5
21,5/96,5
21/89,3
21,5/91,5
21/74,7
22/116
16,5/69,5
20/107
22/106
20/92,5
20/100,8
20/104,3
20/87
20/96
20/86
15/90
15/83,3
15/85
15/68,7
15/68

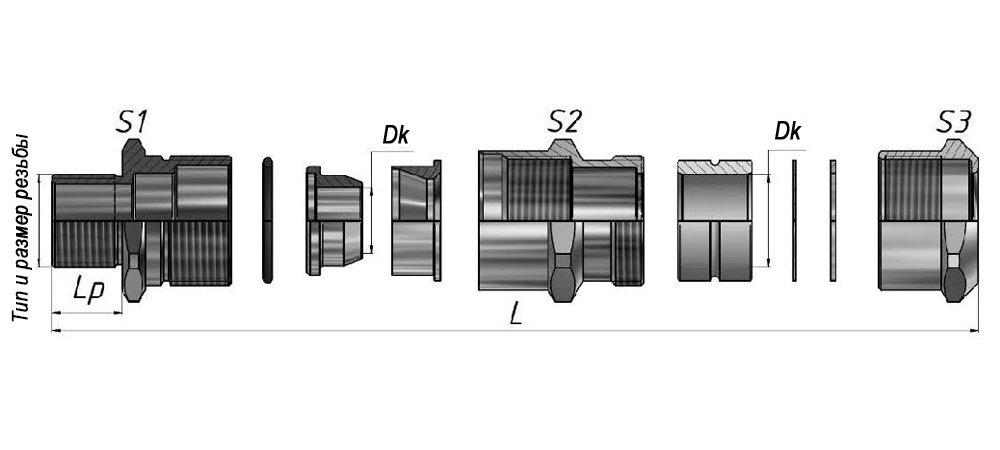

Размер под ключ S1/S2/S3
68/64/68
77/77/77
59/59/59
52/52/52
59/52/52
50/43/45
40/40/40
43/43/45
32/32/32
27/25/25
25/25/25
64/64/68
52/43/45
30/25/25
