СБВ (до 10кВ)

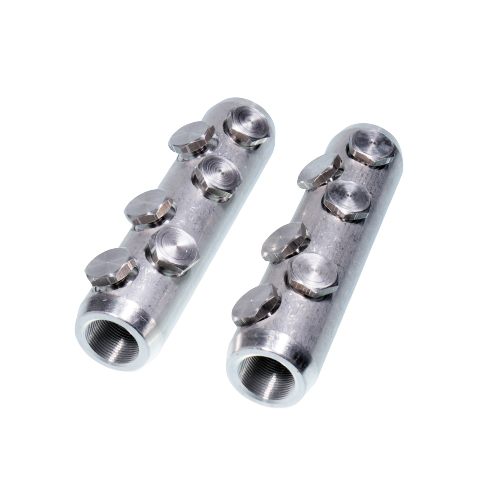

Соединители болтовые СБВ с V-образным расположением болтов предназначены для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ. Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции:Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.Основные отличия СБВ - симметрично-центрированное отверстие.
Общие показатели
Вид изделия
Соединитель болтовой
Рабочее напряжение
до 10 кВ
Отверстие под жилу
Центрированное
Метод монтажа
Болтовой
Климатическое исполнение
УХЛ 1, 5
Изготавливается по
ТУ 27.33.13.120-034-99856433-2019
Сертификат
РОСС RU.АД07.Н02021
Материал
алюминий
Бренд
ЗЭТАРУС
Для заказа выберете опции товара
Тип изделия
4СБВ-3-005
6СБВ-4-005
6СБВ-5-005
6СБВ-6-005
4СБВ-1-005
4СБВ-2-005
Номинальное сечение, мм2
150-240
300/400
500/630
800
25-50
70-120
Количество болтов
4
6

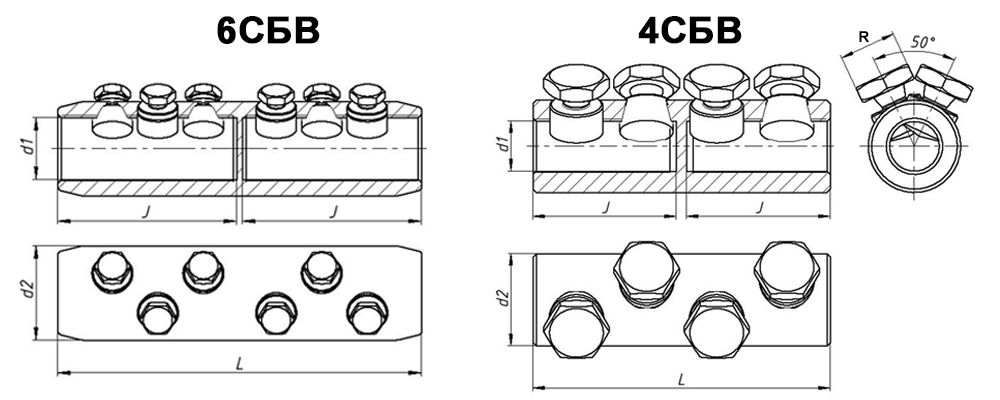

Размер d1
21
26
34
40
10
15
Размер d2
38
42
52
56
20
28
Размер J
56
83.5
98
34
45,5
Размер B
22
12
17
Размер L
114
170
200
70
93
